Problemi comuni di schermo DC

Il pannello DC è un dispositivo importante per fornire energia DC stabile nel sistema di alimentazione. È ampiamente utilizzato in sottostazioni, centrali elettriche, imprese industriali e altri luoghi per i circuiti di controllo, protezione e segnale. Di seguito sono riportate le domande frequenti (FAQ) sul pannello DC e sulle risposte dettagliate:

I. Concetti di base

1. Cos'è un pannello DC?

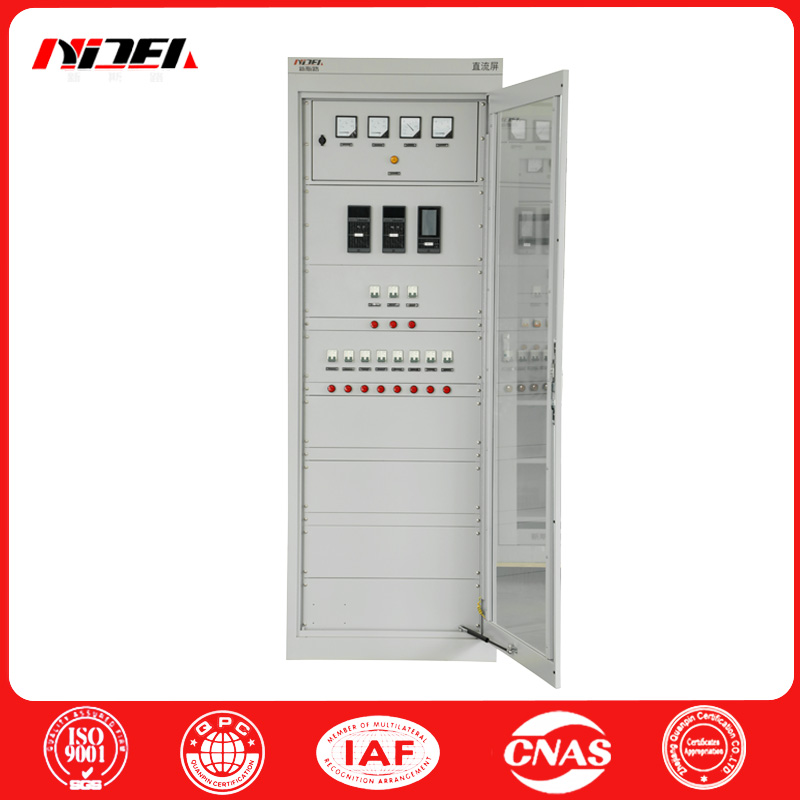

Il pannello DC è un set completo di apparecchiature che converte l'alimentazione CA in potenza DC stabile e può realizzare funzioni di ricarica, scarica, monitoraggio e protezione. È composto principalmente da moduli di raddrizzatore, pacchetti di batterie, sistemi di monitoraggio, interruttori di alimentazione, ecc. E fornisce energia DC affidabile per il meccanismo operativo di interruttori ad alta tensione, dispositivi di protezione da relè, apparecchiature di automazione, ecc.

2. Qual è la funzione principale del pannello DC?

 Fornire alimentazione non interruzione: quando si interrompe l'alimentazione CA, il pacco batteria viene scaricato immediatamente per garantire il normale funzionamento del carico CC (come il funzionamento dell'interruttore, il dispositivo di protezione) ed evitare l'espansione degli incidenti del sistema di alimentazione.

 Uscita di tensione stabile: la potenza CA viene rettificata inDC PowerAttraverso il modulo raddrizzatore e la tensione di uscita viene stabilizzata per soddisfare i requisiti di tensione di carichi diversi (comunemente 110 V o 220 V).

 Monitoraggio e protezione: monitoraggio in tempo reale dello stato della batteria, tensione di uscita e corrente, ingresso CA e altri parametri, allarma automaticamente o interruttore in modalità operativa quando si verificano anomalie (come il passaggio alla potenza della batteria quando si perde l'alimentazione CA).

Ii. Struttura e componenti

1. Quali sono i componenti principali del pannello DC?

 Modulo di rettificatore: converte la potenza CA in potenza CC. È il componente di conversione di potenza principale del pannello CC. Di solito adotta il design modulare e supporta il backup ridondante N+1.

Battery Pack: dispositivo di accumulo di energia che fornisce energia quando l'alimentazione CA è spenta. Il tipo comune è la batteria con acido con acido sigillato a valvola (VRLA).

 Unità di monitoraggio: realizza il monitoraggio di vari parametri del pannello DC (come tensione, corrente, stato della batteria), allarme e comunicazione remota (come RS485, Ethernet).

 Unità di feeder: include interruttori DC, fusibili, ecc., Utilizzato per distribuire l'alimentazione CC a diversi circuiti di carico e fornire protezione da cortocircuito e sovraccarico.

 Modulo di carica: fornisce la corrente di ricarica per il pacco batteria e regola automaticamente la modalità di ricarica (come corrente costante, tensione costante) in base allo stato della batteria.

2. Qual è il ruolo del pacco batteria nel pannello DC?

Il pacco batteria è l '"alimentazione di backup" del pannello DC. Quando l'ingresso CA è normale, il modulo raddrizzatore fornisce alimentazione e carica la batteria contemporaneamente; Quando l'AC viene interrotta, la batteria si scarica immediatamente per garantire l'alimentazione continua al carico. La sua capacità deve essere calcolata in base alla potenza di carico e al tempo di backup (come "capacità di velocità di 10 ore" indica la capacità della batteria scaricata a una corrente specifica per 10 ore).

Iii. Funzionamento e manutenzione

1. A quali parametri dovrebbero essere prestati attenzione nell'ispezione quotidiana delPannello DC?

 Ingresso CA: è la tensione normale (come 380 V ± 10%), esiste una perdita di fase, sovratensione/sottotensione.

 Uscita DC: è la tensione stabile (come il sistema 110 V di solito mantenuto a 115-121 V, il sistema 220 V mantenuto a 230-242 V) ed è la corrente all'interno di un intervallo ragionevole.

 Stato di battery: la tensione a cella singola (tensione normale della batteria da 12 V è generalmente 12,5-13.0 V), temperatura (evitare di oltre 35 ℃), sia che vi sia rigonfiamento o perdita.

 Stato del modulo: se il modulo raddrizzatore funziona normalmente (stato dell'indicatore), sia che si verifichi un sovraccarico o un allarme di errore.

 INFORMAZIONI DELL'ALAMM: se l'unità di monitoraggio visualizza l'allarme anormale (come guasto di alimentazione CA, sottotensione della batteria, guasto del modulo).

2. Quali sono i punti di manutenzione della batteria?

 Verifica regolare di carica e scarica: si consiglia di eseguirlo una volta all'anno, scarico profondo al 50% -80% della capacità nominale e quindi ricaricarla per attivare l'attività della batteria ed evitare la solfidazione della piastra.

 Continua a pulire: pulire regolarmente la polvere sulla superficie della batteria e verificare se i terminali di connessione sono allentati o corrosi (è possibile applicare la vaselina per evitare la ruggine).

 Controllo dell'ambiente: la temperatura della stanza della batteria deve essere controllata a 20-25 ℃, evitare ad alta temperatura (alta temperatura accorcerà la vita) o bassa temperatura (bassa temperatura ridurrà la capacità).

 Ciclo di sostituzione: la durata di una batteria regolata dalla valvola è generalmente di 5-8 anni. Se la differenza di tensione tra le singole celle è troppo grande (più di 0,2 V) o la capacità decade a meno dell'80% del valore nominale, deve essere sostituita in tempo.
