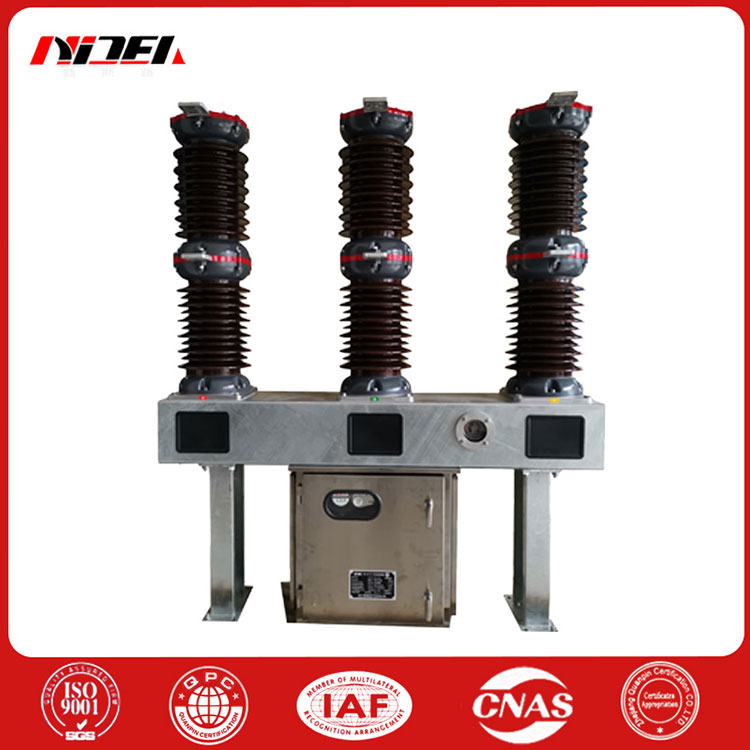

Interruttore automatico del serbatoio morto CA SF6 ad alta tensione

L'interruttore automatico ad alta tensione CA SF6 con serbatoio morto integra insieme l'interruttore automatico e il trasformatore di corrente e la camera di isolamento è installata orizzontalmente nel guscio in lega di alluminio messo a terra. E' dotata di comando a molla CT26. Utilizza meno parti, ha un layout semplice e compatto, è robusto e durevole nel suo insieme, soddisfa i requisiti dell'interruttore senza olio, ha eccellenti proprietà meccaniche ed elevata affidabilità. Tutte le parti importanti vengono lavorate da apparecchiature CNC e di centri di lavoro e i cuscinetti sono cuscinetti di marchi internazionali importati (come IKO, INA, SKF, ecc.), con una durata meccanica fino a 10.000 volte. È adatto per quadri ad alta tensione esterni trifase CA 50 Hz e può essere utilizzato per il controllo e la protezione di sistemi di trasmissione e trasformazione di potenza da 72,5 (126) kV; può essere utilizzato anche per l'interruttore automatico dei contatti e per l'apertura e la chiusura di banchi di condensatori.

Struttura del prodotto

L'interruttore automatico ad alta tensione CA SF6 a serbatoio morto adotta una struttura a rottura singola con colonna in porcellana trifase e tre fasi sono dotate di un meccanismo di azionamento a molla, che è disposto centralmente e azionato a tre fasi, quindi l'aspetto è nuovo e raffinato. L'interruttore utilizza il gas SF6 come isolante e mezzo di estinzione dell'arco. Durante il funzionamento, il gas SF6 tripolare dell'interruttore è collegato e l'andamento della pressione e della densità sono monitorati da un relè di densità a puntatore. Poiché viene adottato il principio di estinzione dell'arco con autoenergia e il sistema di movimento dell'interruttore è ottimizzato, l'efficienza meccanica viene effettivamente migliorata.

Caratteristiche del prodotto

1. Eccellenti prestazioni di rottura e lunga durata elettrica;

2. Il telaio di montaggio e il supporto sono realizzati con piastre di acciaio di alta qualità piegate nel loro insieme. Il trattamento superficiale è tutto di zincatura a caldo. Tutti gli elementi di fissaggio esposti sono realizzati con materiali ad alta resistenza e vengono utilizzate parti standard zincate a caldo o in acciaio inossidabile. L'involucro della scatola del meccanismo è realizzato in acciaio inossidabile, quindi il prodotto ha un'eccellente resistenza alla corrosione;

3. Elevata affidabilità meccanica e può essere utilizzata frequentemente;

4. Grazie all'elevata resistenza isolante intrinseca del gas esafluoruro di zolfo e al movimento ottimale dei contatti dell'interruttore, l'interruttore interrompe la corrente capacitiva senza riaccensione;

5. Il livello di isolamento esterno è elevato, l'isolamento esterno è progettato con un'ampia distanza di dispersione, la distanza del rapporto di dispersione è &31 mm/kV e la resistenza all'inquinamento è eccellente. Può anche funzionare in sicurezza in ambienti difficili;

6. Elevata capacità di trasporto di corrente: il test di aumento della temperatura viene eseguito a 1,2 volte la corrente nominale di 3150 A, ovvero 3780 A, e c'è ancora un ampio margine per l'aumento della temperatura in ogni punto;

7. L'aspetto generale e la struttura del prodotto sono compatti e l'installazione e il debug in loco sono convenienti, con un carico di lavoro di manutenzione basso.

Parametri tecnici

Le regolazioni meccaniche per i prodotti con interruttori automatici a serbatoio morto CA ad alta tensione SF6 sono mostrate nella tabella seguente.

Interruttore automatico serbatoio morto CA SF6 ad alta tensione Principali parametri tecnici

Nota: l'isolamento esterno viene corretto in base al fattore di correzione dell'altitudine K: 2000 m sul livello del mare, K = 1,13; 3000 m sul livello del mare, K = 1,28
