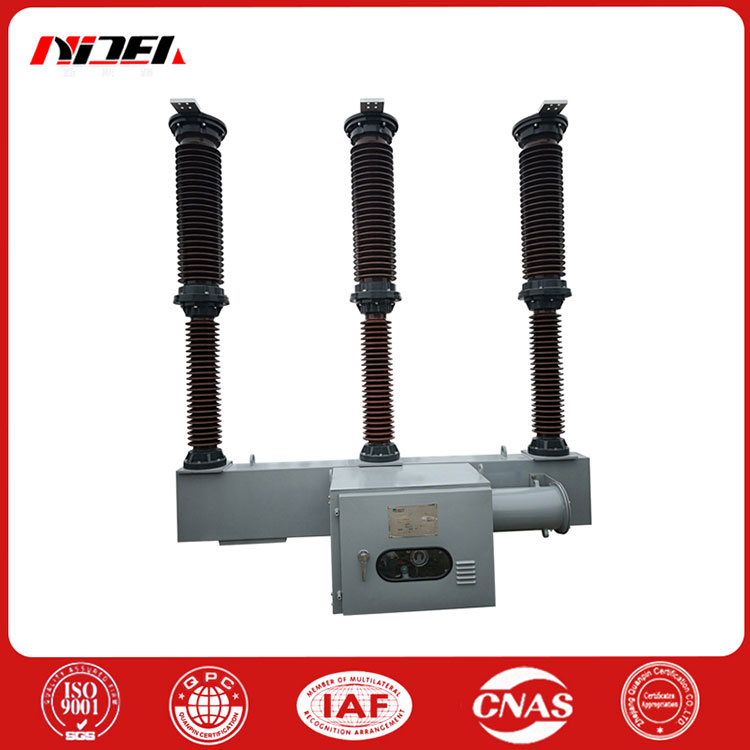

Interruttore automatico CA ad alta tensione con pilastro in ceramica
In qualità di produttore professionale e di alta qualità di interruttori automatici CA ad alta tensione con pilastro in ceramica, puoi essere certo di acquistare interruttori automatici CA ad alta tensione con pilastro in ceramica dalla nostra fabbrica. Ti forniremo il miglior servizio post-vendita e consegne puntuali.
L'interruttore automatico CA ad alta tensione con pilastro in ceramica è dotato di meccanismo di comando a molla CT20, adotta il principio di estinzione dell'arco automatico e ha una struttura a interruzione singola. I tre poli di ciascun interruttore sono installati su un telaio per realizzare un collegamento meccanico trifase tramite meccanismo di trasmissione. Il controllo elettrico può realizzare operazioni remote e locali.
Principali parametri tecnici del prodotto
Articolo n. LW36-72.5
1 Tensione nominale kV72,5
2 Corrente nominale A 1250 3150
3 Corrente di interruzione nominale di cortocircuito kA 31,5
4 Corrente nominale ammissibile di breve durata kA31,5 (4s)
5 Corrente nominale di tenuta di picco kA 80
6 Tensione nominale di tenuta all'impulso atmosferico kV interruzione 350+60 verso terra 350
7 Tensione nominale di tenuta alla frequenza industriale di 1 min kV interruzione 160+42 a terra 160
8 Meccanismo modello CT20 comando a molla
Caratteristiche prestazionali del prodotto con interruttore automatico CA ad alta tensione con pilastro in ceramica
1Eccellenti prestazioni di frenatura
2Lunga vita elettrica
3Prestazioni di isolamento affidabili
4Lunga durata meccanica
5Funzionamento sicuro e affidabile, basso carico di lavoro di manutenzione
Principali parametri tecnici dell'interruttore CA ad alta tensione con pilastro in ceramica
| Tensione nominale | NOME | NUITV | LW36-72.5 | LW25-126/145 | LW25-252 | LW15B-252/LW15-252 | |||||||
| 66 | 126/145 | 252 | 252 | ||||||||||
| Frequenza nominale | Hz | 50 | 50 | 50 | 50 | ||||||||
| Corrente nominale | A | 125.031.504.000 | 20.003.150 | 4000 | 31.504.000 | ||||||||
| Corrente di interruzione nominale | kA | 25,31.5 | 40/31.5 | 40 | 50 | ||||||||
| Corrente di chiusura nominale | kA | 80 | 100/80 | 100 | 125 | ||||||||
| Corrente nominale e durata di breve durata | kA | 31,5(4s) | 40(4s)/31,5(4s) | 40(4s) | 50(4s) | ||||||||
| Corrente nominale di tenuta di picco | kA | 80 | 100/80 | 100 | 125 | ||||||||
| Corrente di interruzione di guasto in zona vicina | kA | lex90%lex75% | |||||||||||
| Corrente di interruzione sfasata nominale | kA | legge 25% | |||||||||||
| Distanza di dispersione | cm/kV | 3.1 | 2.5,3.1 | ||||||||||
| Rottura | kV | 160+42 | 315 | 395+145 | |||||||||
| Prova a secco | A terra | kV | 160 | 275 | 460 | ||||||||
| Tensione di tenuta alla frequenza industriale di 1 minuto | Tra gli elettrodi | kV | 160 | 275 | Tutto | - | |||||||
| Tensione di tenuta alla frequenza industriale di 1 minuto | Rottura | kV | 160+42 | 275 | 395+145 | ||||||||
| Prova sul bagnato | A terra | kV | 160 | 275 | 460 | ||||||||
| Tra gli elettrodi | kV | 160 | 275 | 一 | 一 | ||||||||
| Rottura | kV | 410 | 650/750 | 950+206 | |||||||||
| Tensione nominale di resistenza all'impulso di fulmine | A terra | kV | 350 | 550/650 | 1050 | ||||||||
| Tra gli elettrodi | kV | 350 | 550/650 | 一 | - | ||||||||
| Tensione di resistenza alla frequenza industriale con pressione relativa pari a zero di 5 minuti | Tensione di resistenza alla frequenza industriale con pressione relativa pari a zero di 5 minuti | kV | 84 | 95/124 | 189 | 189 | |||||||
| Orario di chiusura | Orario di chiusura | SM | <150 | w150 | 50 | w100 | |||||||
| Orario di apertura | Orario di apertura | SM | w30 | w30 | w30 | w25 | |||||||
| Tempo di rottura | Tempo di rottura | SM | w60 | w60 | w60 | w60 | |||||||
| Orari di chiusura e apertura | Orari di chiusura e apertura | SM | 40-60 | 40-60 | 50-70 | 40-60 | |||||||
| Differenza oraria operativa | Differenza oraria operativa | Separazione | SM | w2 | w2 | w2 | w2 | ||||||
| Interpolare | Interpolare | combinazione | SM | w4 | |||||||||
| Ciclo di operazione di richiusura nominale | Ciclo di operazione di richiusura nominale | 0.3s--180s-O-0.3S-CO- 180s-CO | |||||||||||
| Pressione nominale del gas | Pressione nominale del gas | MPa | 0,5;0,4 | 0.5 | 0.6 | 0.6 | |||||||
| Allarme/pressione di blocco gas SF6 | Allarme/pressione di blocco gas SF6 | MPa | 0,45/0,40,0,35/0,30 | 0,45/0,40 | 0,55/0,50 | 0,55/0,50 | |||||||
| NUIT | LW36-72.5 | LW25-126/145 | LW25-252 | LW15B-252/LW15-252 | |||||||||
| % | w0.5 | 1w0.5 | w0.5 | wO.5 | |||||||||
| 个 | 1 | 1 | 1 | 1 | |||||||||
| 次 | 3000 | 3000 | 3000 | 3000 | |||||||||
| N | 790 | 1250 | 1500 | 1500 | |||||||||
| N | 750 | 750 | 1000 | 1000 | |||||||||
| N | 750 | 1000 | 1250 | 1250 | |||||||||
| MQ | W50 | w45 | w45 | w42 | |||||||||
| Meccanismo di funzionamento a molla | Meccanismo di funzionamento a molla构 | Meccanismo a molla o meccanismo idraulico | Idraulico o pneumatico | ||||||||||
| kg | 4 | 6 | 30 | 30 | |||||||||
| kg | 1000 | 1400 | 3500 | 4000/4500 | |||||||||
| GB/T1984.IEC60056 | |||||||||||||
