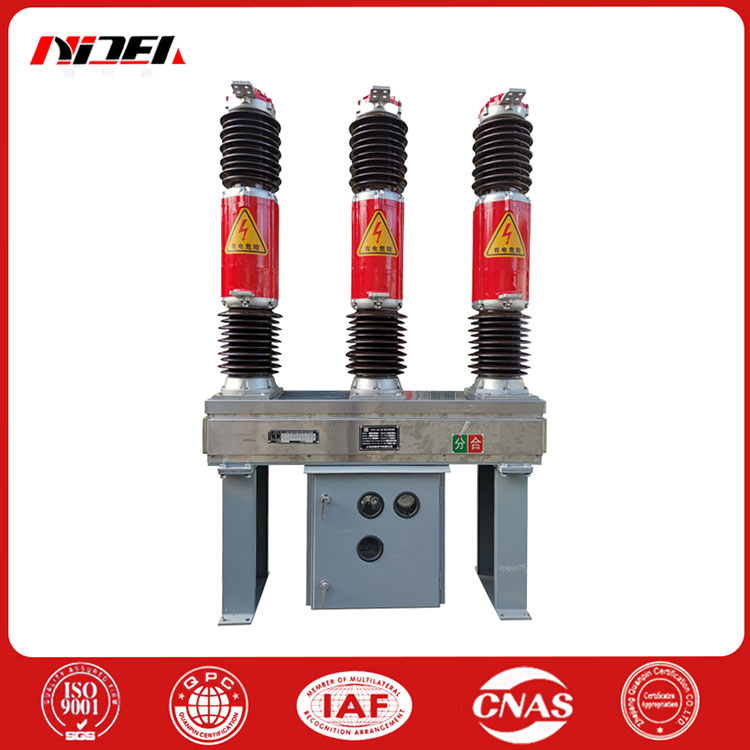

Interruttore automatico CA SF6 ad alta tensione per esterni

In qualità di produttori professionali, vorremmo fornirvi un interruttore automatico CA SF6 ad alta tensione per esterni. E ti offriremo il miglior servizio post-vendita e consegne puntuali.

Invia richiesta

Descrizione del prodotto

L'interruttore automatico CA SF6 ad alta tensione per esterni LWD-252/4000-50 è un prodotto per esterni, adatto per reti elettriche CA 50 Hz, tensione massima 252 kV con un'altitudine non superiore a 2000 metri, una temperatura ambiente non inferiore a -30°C e un livello di inquinamento non superiore a IV. Viene utilizzato per interrompere la corrente nominale, la corrente di guasto o la linea di conversione per ottenere il controllo e la protezione del sistema di alimentazione. Può essere utilizzato anche come interruttore automatico di collegamento.

Questo prodotto utilizza il gas SF6 come mezzo di estinzione e isolamento dell'arco, adotta la più avanzata tecnologia internazionale di estinzione dell'arco autoenergetico ed è dotato di un nuovo meccanismo di funzionamento a molla. Ha le caratteristiche di lunga durata elettrica, bassa potenza operativa, bassa rumorosità e alta affidabilità. Ha una struttura semplice, dimensioni ridotte e un lungo ciclo di manutenzione. Nell'attuale processo di apparecchiature elettriche che tendono ad essere senza olio e di grande capacità, possono sostituire completamente i prodotti importati dello stesso tipo.

Caratteristiche strutturali

L'interruttore automatico AC SF6 ad alta tensione per esterni adotta una struttura a rottura singola con colonna in porcellana trifase, ciascuna fase è dotata di un meccanismo di azionamento a molla e le tre fasi sono collegate elettricamente, quindi l'aspetto è nuovo e raffinato. L'interruttore utilizza il gas SF6 come mezzo di isolamento ed estinzione dell'arco e utilizza un relè di densità di tipo puntatore per monitorare l'andamento della pressione e della densità. Grazie al principio di estinzione dell'arco con autoenergia, una volta ottimizzato il sistema di movimento dell'interruttore, l'efficienza meccanica viene effettivamente migliorata e il lavoro operativo è ridotto al minimo.

Eccellenti prestazioni di interruzione e lunga durata elettrica.

Ciascun polo dell'interruttore automatico CA SF6 ad alta tensione per esterni è installato su una scatola del meccanismo installata centralmente sul piede. Nella scatola sono presenti meccanismi di comando a molla e centraline elettriche. L'asta di uscita del meccanismo è collegata alla pedivella. La superficie della staffa della scatola del meccanismo adotta il processo di zincatura a caldo, gli elementi di fissaggio sono zincati a caldo e l'involucro della scatola del meccanismo è in acciaio inossidabile. Pertanto, il prodotto ha un'eccellente resistenza alla corrosione. Elevata affidabilità meccanica e può essere utilizzato frequentemente.

Grazie all'elevata resistenza isolante intrinseca del gas esafluoruro di zolfo e al movimento ottimale dei contatti dell'interruttore automatico, l'interruttore automatico interrompe la corrente capacitiva senza riaccensione.

Il livello di isolamento esterno è elevato, l'isolamento esterno è progettato con un'ampia distanza superficiale e la resistenza all'inquinamento è eccellente.

Elevata capacità di carico di corrente: il test di aumento della temperatura viene eseguito a 1,2 volte la corrente nominale di 4000 A e c'è ancora un ampio margine per l'aumento della temperatura in ogni punto.

L'aspetto generale e la struttura del prodotto sono compatti, l'installazione e il debug in loco sono convenienti e il carico di lavoro di manutenzione è ridotto.

Parametri tecnici dell'interruttore automatico CA SF6 ad alta tensione per esterni

NO.	Nome		Unità V Tensione del circuito ausiliario	Parametri
1	Tensione del circuito ausiliario		Unità V Tensione del circuito ausiliario	DC220V. AC220V
2	Tensione/corrente della bobina di apertura e chiusura	Tensione/corrente della bobina di apertura e chiusura	V/A	DC110/4;DC220/2.5
3	Motore ad accumulo di energia	Tensione nominale	V	DC220V, AC220V
		Intervallo di tensione operativa normale	V	85%-110%
		Energia	W	600
4	Tempo di accumulo dell'energia del motore		S	W15
5	Tensione del riscaldatore e del circuito di illuminazione		V	AC220V
6	Tensione nominale dell'interruttore ausiliario		V	DC220V, AC220V
7	Corrente nominale dell'interruttore ausiliario		A	10
8	Numero di contatti dell'interruttore ausiliario			10 normalmente aperti + 10 normalmente chiusi

Interruttore automatico CA SF6 ad alta tensione per esterni Principali parametri tecnici

NO.	Nome	UNITÀ	Parametri
1	Interasse poli dell'interruttore	mm	3000-4000
2	Corsa del contatto mobile	mm	160±3
3	Corsa del contatto a contatto mobile	mm	50±2
4	Orario di apertura	mm	30±5
5	Orario di chiusura	SM	90±15
6	Tempo di rottura	SM	Nome 60
7	Orario di chiusura-apertura	SM	Nome 80
8	Orario di chiusura	SM	300
9	Differenza di fase di apertura trifase	SM	w3
10	Differenza di fase di chiusura trifase	SM	w5
11	Tensione nominale	252
12	Tensione di tenuta alla frequenza industriale nominale (1 min) Tensione nominale di resistenza all'impulso di fulmine	A terra		460
12		Tra le pause	kV	460+146
13	Frequenza nominale Corrente nominale	A terra		1050
13	Frequenza nominale Corrente nominale	Tra le pause		1050+206
14	Primo coefficiente di apertura		Hz	50
15	Corrente di interruzione nominale di cortocircuito		A	4000
16	Corrente di chiusura nominale di cortocircuito (valore di picco)			1.3
17	Corrente nominale di tenuta al cortocircuito		kA	50
18	Corrente nominale di tenuta di picco		kA	125
19	Durata nominale del cortocircuito		kA	50
20	Corrente di interruzione sfasata nominale		kA	125
21	Corrente di interruzione di guasto in zona vicina		S	3
22	Corrente di interruzione nominale della carica della linea		kA	12.5
23	Sequenza operativa nominale		kA	90% pag., 75% pag
24	Resistenza del circuito principale		A	200
25	Pressione nominale del gas esaossido di zolfo (pressione manometrica 20°C)			O-0.3s-CO180s-CO
26	Allarme/pressione minima funzionale (pressione relativa 20°C)		MQ	w55
27	Tasso annuo di perdite di gas Sf6		MPa	0.6
28	Contenuto di umidità del gas (V/V)		MPa	0,55±0,015/0,50±0,015
29	Vita meccanica			w 0,5%
30	Livello di interferenza radio		ppm	w150
31	Distanza strisciante		次	10000
32	Tensione nominale		mV	<500
33	Tensione di tenuta alla frequenza industriale nominale (1 min)	Tra le fratture e il terreno		N8660
33		Tra le fratture e il terreno		26900
24	Peso di ciascuna unità riempita di gas SF6		kg	24
25	Peso di ciascun interruttore automatico		kg	1500

1. Peso M: 4500 kg (con gas); peso totale del gas: 24 kg.

2. Carico di base: statico 4500 kg (tre poli); 1500 kg (per palo); direzione orizzontale dinamica F: 2500 kg; direzione verticale (verso l'alto) 3500 kg; direzione verticale (verso il basso) 6000 kg

3. La planarità della superficie del calcestruzzo non è superiore a 1,5 mm.

4. Il foro di installazione per il collegamento del terminale alla linea primaria viene realizzato in cantiere secondo le esigenze dell'utilizzatore. Il materiale del terminale è la lega di alluminio 2A12-T4O
