UPS modulari N+X

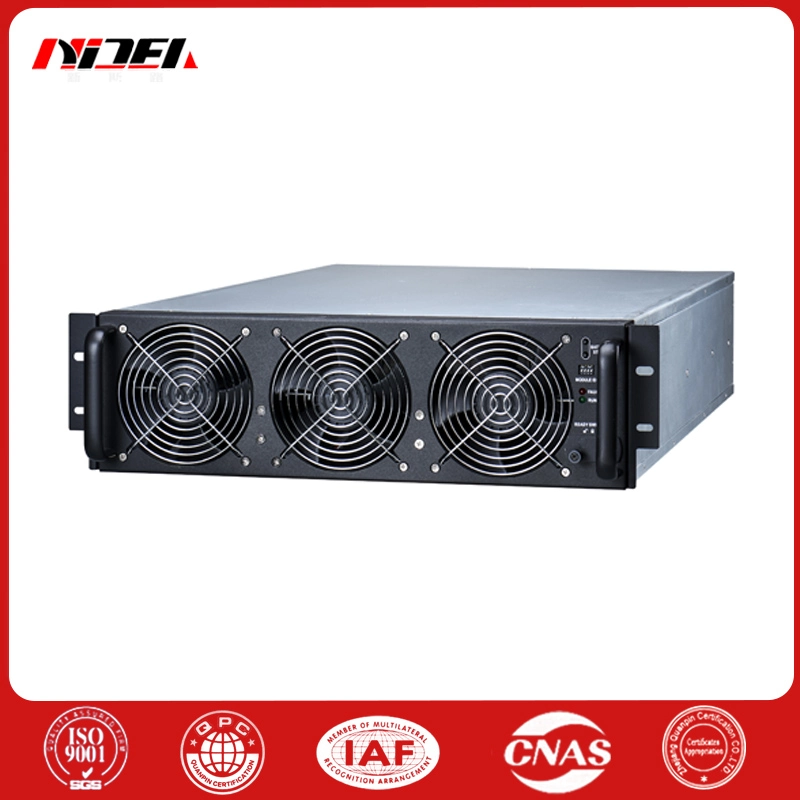

UPS modulare N+X, modulo di potenza 20/30KVA/3U, armadio singolo supporta fino a 10 alimentatori moduli in parallelo fino a 300KVA, è possibile collegare in parallelo i singoli cabinet fino a 4, e la potenza massima è di 1200KVA. Ogni modulo di potenza ha un modulo indipendente Unità di controllo DSP. Una volta che un modulo di alimentazione si guasta, si disconnetterà automaticamente dal sistema e il sistema può continuare a funzionare.

L'UPS modulare utilizza una doppia conversione online struttura, compreso raddrizzatore, inverter, caricabatterie, circuito di controllo, ingresso e interruttore automatico del connettore di uscita e della batteria. Compensazione del fattore di potenza in ingresso, ecc. Tutti i moduli possono essere sostituiti a caldo online per fornire il massimo livello di disponibilità e manutenibilità.

Un guasto del modulo di controllo non avrà alcun effetto il normale funzionamento del sistema. Il modulo di controllo può essere sostituito online con hot-swap e anche il collegamento in parallelo del modulo di alimentazione gestito centralmente dal modulo di controllo. Funziona secondo l'unificato parametri paralleli. Un guasto del modulo di potenza può automaticamente uscire dal parallelo sistema senza causare danni all'intero sistema parallelo.

Il sistema UPS modulare utilizza un sistema indipendente modulo di bypass statico e non utilizza più strutture di bypass statico evitare danni da sovraccarico causati da corrente irregolare di più bypass quando passaggio al bypass. La precisione della tensione di uscita del modulo parallelo la connessione è ±1% e la corrente di circolazione parallela è <1%.

Il modulo di bypass statico contiene solo interruttore statico del bypass, ma non l'interruttore statico del circuito principale produzione. Pertanto, quando si sostituisce il modulo di bypass statico, ciò non causerà il sistema da spegnere o commutare su bypass di manutenzione manuale. In linea la sostituzione hot-swap può essere ottenuta in modalità batteria.

Caratteristiche e vantaggi di N+X UPS modulari:

L'UPS modulare N+X ha un'elevata efficienza complessiva, raggiungendo la massima efficienza oltre il 96% e l'efficienza del sistema è superiore al 95% quando il carico è superiore 30%;

Supporta la sospensione intelligente del modulo funzione, che può migliorare l'efficienza complessiva in condizioni di carico leggero;

Voltaggio e frequenza di ingresso estremamente ampi gamma, ampio intervallo di tensione in ingresso: 138-485 V;

Ampia gamma di frequenze di ingresso: 40-70 HZ, adattamento all'ambiente difficile della rete elettrica e prolungamento della durata della batteria;

Il numero di batterie è regolabile, supportando 30-40 batterie. In caso di guasto della batteria, dopo aver rimosso la batteria guasta, le batterie rimanenti possono continuare a fornire alimentazione di riserva per il sistema:

Progettazione di parti di ricambio ridondanti modulari UPS modulari N+X, nessun singolo punto di guasto;

Tutti i moduli di alimentazione supportano l'hot swap online, facile da espandere e mantenere, l'intera alimentazione della macchina, la ventola e importante i segnali di comunicazione adottano un design ridondante, maggiore affidabilità;

Il PF in uscita può raggiungere l'1,11% di carico in più rispetto agli UPS tradizionali;

Controllo distribuito + centralizzato programmazione, il DSP nel modulo di potenza è responsabile del controllo dell'energia la centralina ECM è responsabile della programmazione, del disaccoppiamento funzionale, della riduzione complessità logica;

Design di bypass centralizzato, modulo di bypass controllo DSP indipendente integrato, manutenzione collegabile

Sostituzione, forte resistenza agli urti, evitare che si verifichi uno squilibrio di impedenza tra più bypass statici a bassa potenza corrente irregolare.

Ambito di applicazione dell'UPS modulare N+X:

Applicato a IDC (Internet Data Center), centro di calcolo dati modulare, ISP (Internet Service Provider), telecomunicazioni, ecc.

Vi preghiamo di contattarci per maggiori dettagli informazioni, vi forniremo documenti tecnici più dettagliati e quotazioni soddisfacenti.
