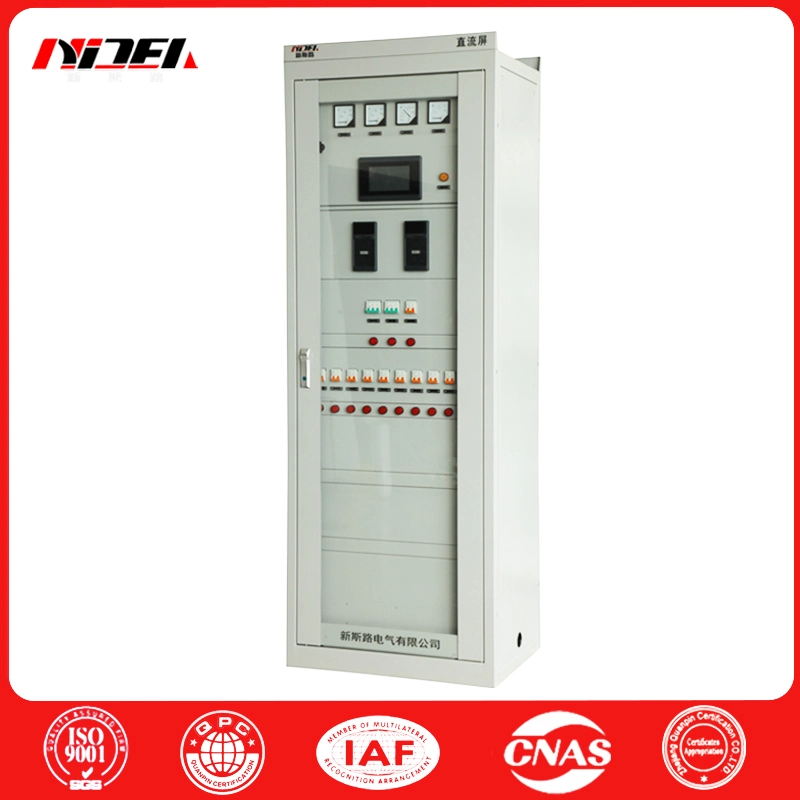

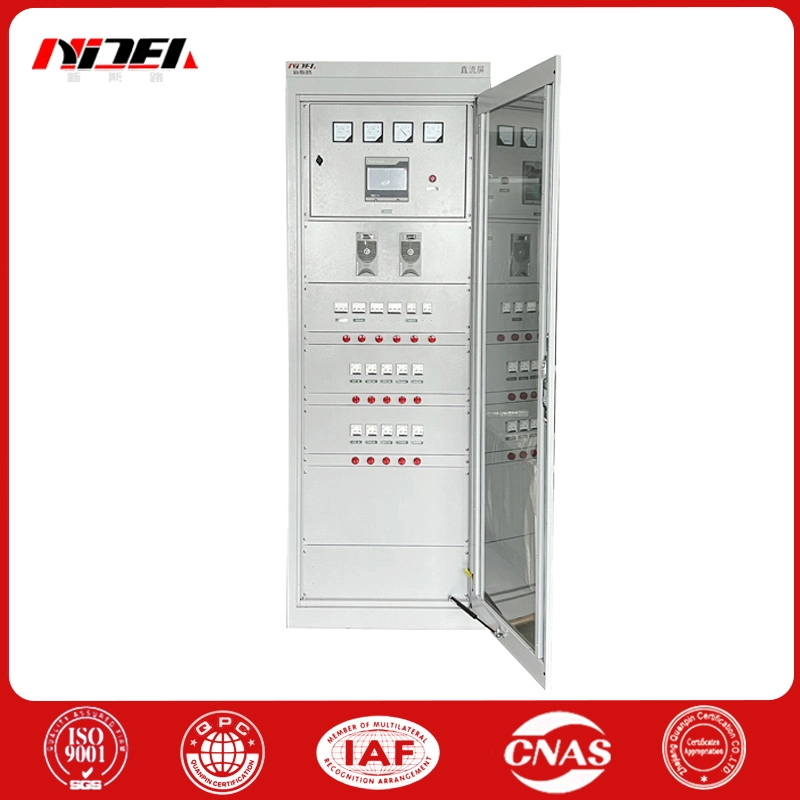

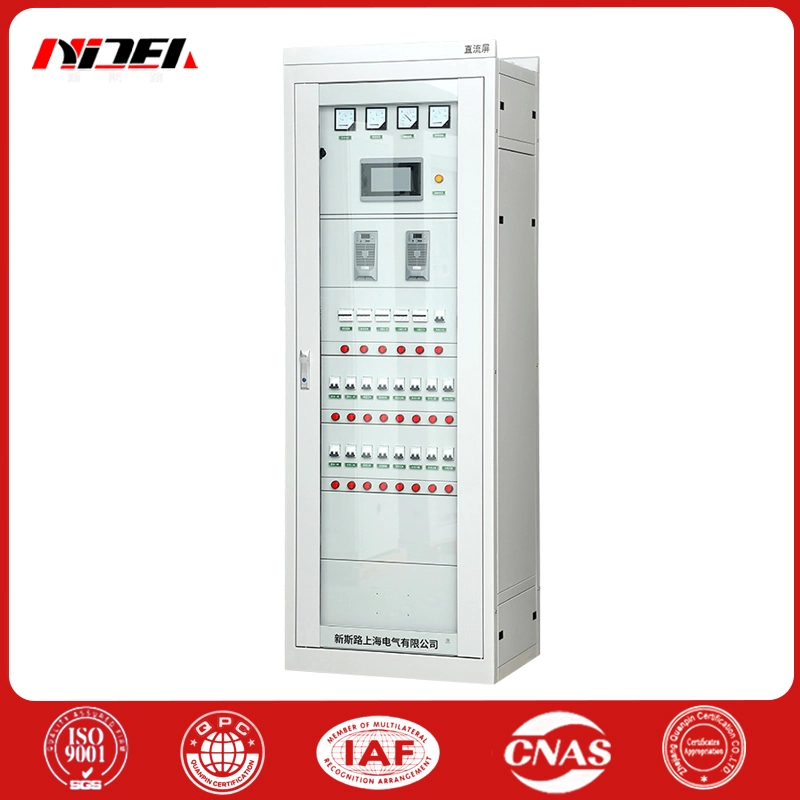

Pannello di distribuzione CC 20AH-110V

Il pannello di distribuzione CC NICEA 20AH-110V, appartenente alla serie GZDW di pannelli CC controllati da microcomputer, è progettato per sottostazioni, centrali elettriche, imprese industriali e minerarie, ferrovie elettrificate e grattacieli con diversi livelli di tensione, come funzionamento e controllo alimentazione per interruttori ad alta tensione, protezione relè e dispositivi automatici. Il sistema adotta un concetto di progettazione integrata, integrando moduli di monitoraggio, moduli raddrizzatori, monitoraggio dell'isolamento, ispezione della batteria, monitoraggio della quantità di interruttori e moduli step-down, ecc., Mostrando le caratteristiche della tecnologia leader, misurazione e controllo intelligenti e funzionamento conveniente. Supporta la comunicazione con il computer host e realizza facilmente le "quattro funzioni remote". È una soluzione di alimentazione CC ideale per ambienti non presidiati.

Spiegazione dettagliata delle caratteristiche funzionali

Commutazione automatica dell'ingresso CA a doppio canale: garantisce un funzionamento continuo e stabile del sistema.

Ampia adattabilità dell'ingresso di tensione:adatto per una varietà di ambienti di rete elettrica, in particolare per condizioni difficili.

Tecnologia di alimentazione switching ad alta frequenza:Design modulare di backup a caldo N+1 per migliorare l'affidabilità del sistema.

Hot plug del modulo raddrizzatore:supporta la manutenzione in linea, il funzionamento conveniente ed efficiente.

Tecnologia di commutazione efficiente:Il modulo di ricarica adotta la più recente tecnologia internazionale, con elevata efficienza di conversione e basse interferenze elettromagnetiche.

Interfaccia di monitoraggio diversificata:Sono forniti schermo LCD, touch screen e altre opzioni, con interfaccia amichevole e funzionamento intuitivo.

Interfaccia di comunicazione aperta:Si collega facilmente alla RTU della sottostazione o al sistema DCS della centrale elettrica.

Gestione intelligente della batteria:Monitoraggio in tempo reale dello stato della batteria, con misuratore di pattuglia, avviso di guasto più accurato.

Flessibilità del monitoraggio dell'isolamento:Relè/rivelatore di isolamento integrato o esterno per soddisfare le varie esigenze.

Monitoraggio dell'isolamento del bus CC:Monitoraggio in tempo reale per garantire la sicurezza del sistema.

Espansione della scatola di segnale:Supporta la funzione di allarme segnale di incidente/avvertimento, configurata su richiesta.

Protezione contro i fulmini e protezione dell'isolamento:Molteplici misure di protezione per garantire la sicurezza del sistema e del personale.

Interfaccia e protocollo di comunicazione:Fornire interfacce RS232 e RS485, supportare RTU, CDT, MODBUS e altri protocolli di comunicazione.

Debug e preparazione del sistema

Prima di lasciare la fabbrica, il pannello di distribuzione CC NICEA da 20 Ah-110 V è stato completamente testato e regolato. Tuttavia, considerati i fattori imprevisti che possono verificarsi durante il trasporto, è comunque necessaria un'ispezione dettagliata prima dell'operazione formale. Si consiglia di utilizzare prima un carico resistivo per il funzionamento di prova, quindi collegare la batteria e il carico dopo aver confermato che le prestazioni del caricabatterie e la tensione operativa dell'armadio di alimentazione soddisfano gli standard. Il potenziometro nell'apparecchiatura è stato regolato secondo le specifiche. Non spostarlo se non necessario. Se è necessaria una regolazione, contattare il produttore.

Guida all'imballaggio, al trasporto e allo stoccaggio

Imballaggio professionale:Utilizzare una scatola di imballaggio completamente chiusa che sia resistente all'umidità, alla polvere e danneggiata meccanicamente e la batteria sia imballata separatamente.

Trasporto sicuro:Evitare forti vibrazioni, urti o inversioni per garantire la sicurezza del prodotto.

Conservazione corretta:L'attrezzatura deve essere conservata in un ambiente ventilato e asciutto, lontano da alte temperature, polvere e polvere metallica e adottare misure di protezione dalla pioggia, dall'umidità e dal sole.

Conservazione della batteria:Collocare in un ambiente asciutto e ventilato con una temperatura ambiente non superiore a 25°C e un'umidità non superiore al 70%. Lo stoccaggio a lungo termine richiede carica e scarica regolari e protezione con vaselina.

Documenti allegati

Include il manuale del sistema, il rapporto di ispezione in fabbrica, i disegni di progettazione del sistema e il certificato del prodotto per garantire che gli utenti comprendano e utilizzino appieno il nostro pannello di distribuzione CC da 20 Ah-110 V.

Servizio post-vendita e guida agli ordini

Impegno nel servizio post-vendita:

Con la premessa del rispetto delle regole di conservazione, utilizzo, installazione e funzionamento sicuro, entro un anno dalla data di installazione (non più di 15 mesi dalla data di consegna), forniremo la messa in servizio, la riparazione o la sostituzione delle parti dovute ai problemi causati dalla qualità della produzione.

Note per l'ordinazione:

Definire chiaramente gli scenari applicativi e gli usi delle apparecchiature.

Fornire il nome, il modello, le specifiche o i requisiti dei parametri di sistema dell'apparecchiatura.

Se sono presenti ambienti di utilizzo particolari o requisiti tecnici, spiegare dettagliatamente al momento dell'ordine.

Per quanto non previsto dal contratto si farà riferimento alla documentazione tecnica del produttore per quanto non specificato nel contratto.
